Eindsluitingen



  • Eindsluiting 10 kV
  • Merk: ABB Kabeldon
  • Type: SOT
  • Opschuiftechniek


  Een eindsluiting is niet zomaar het aansluiten van het begin of eind van een kabel; het uittreden van elektrische veldlijnen moeten worden tegengegaan met behulp van veldsturende componenten. Veldsturingen zijn er in verschillende soorten voor verschillende toepassingen.
  • Opschuif of roll-overtechniek
  • Warmtekrimptechniek
  • Koudkrimptechniek
  • Haakse steker
  • Siliconen-gel
  • Vet

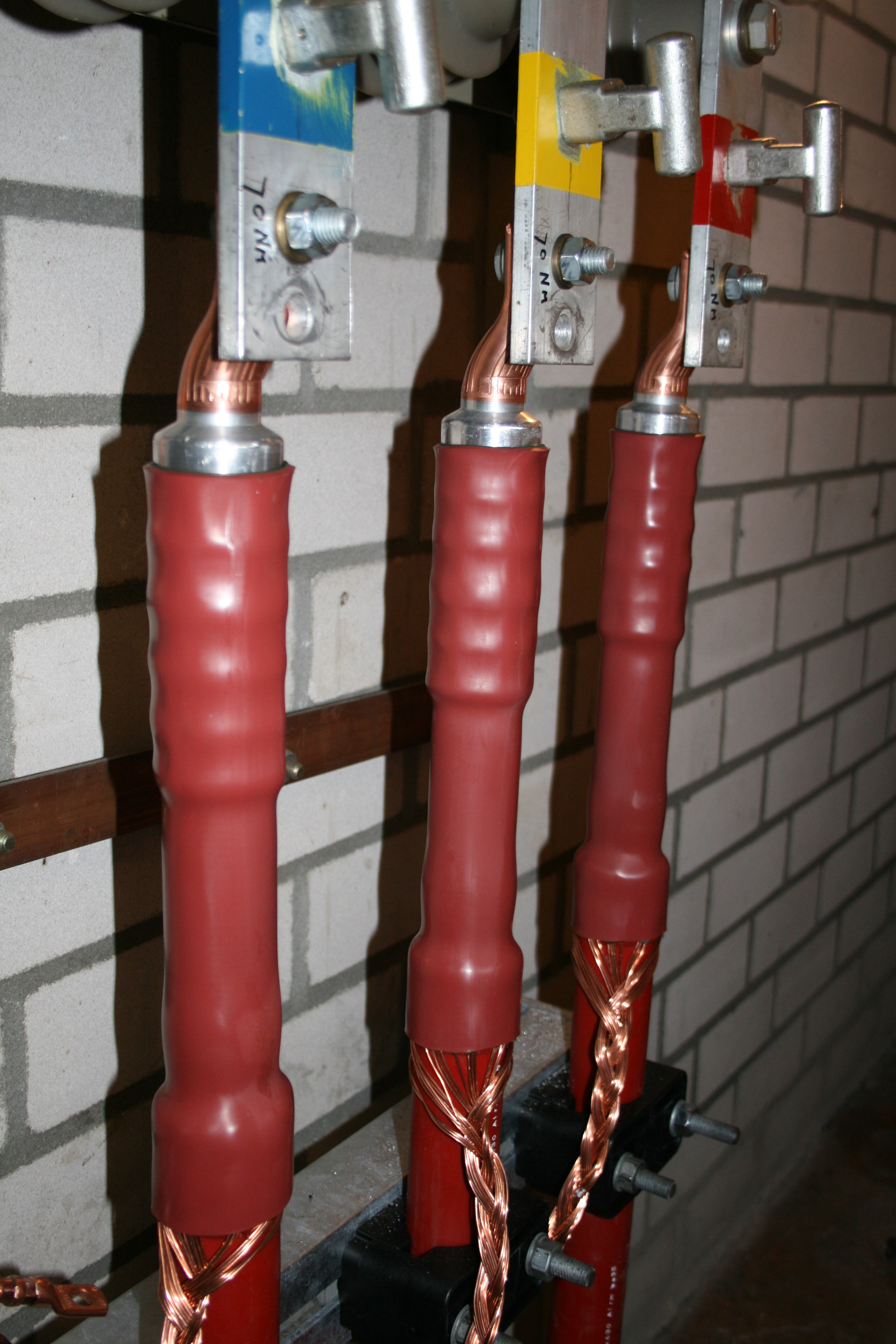

  • Eindsluiting
    10 kV of 20 kV
  • Merk: Raychem
  • Type: IXSU
  • Warmkrimptechniek

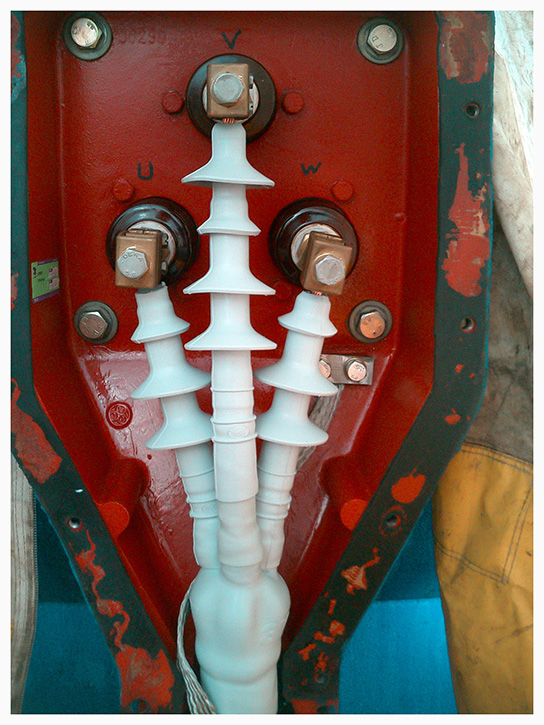

  • Eindsluiting 6 kV
  • Merk: 3M
  • Koudkrimptechniek
    		•

    Ieder merk heeft ook weer z'n eigen types. Wij geven geen mening over merken.

    Alle garnituren zijn goed, als ze maar goed gemonteerd worden.

    We kunnen wel voorkeur geven aan een bepaald type i.v.m. weersinvloeden, hoge of lage temperaturen.
    Bijvoorbeeld in een ATEX zone kan een eindsluiting volledig met koudekrimptechniek gemaakt worden.



    • Eindsluiting 6 kV
    • Merk: 3M
    • Type: QTII
    • Koudkrimptechniek

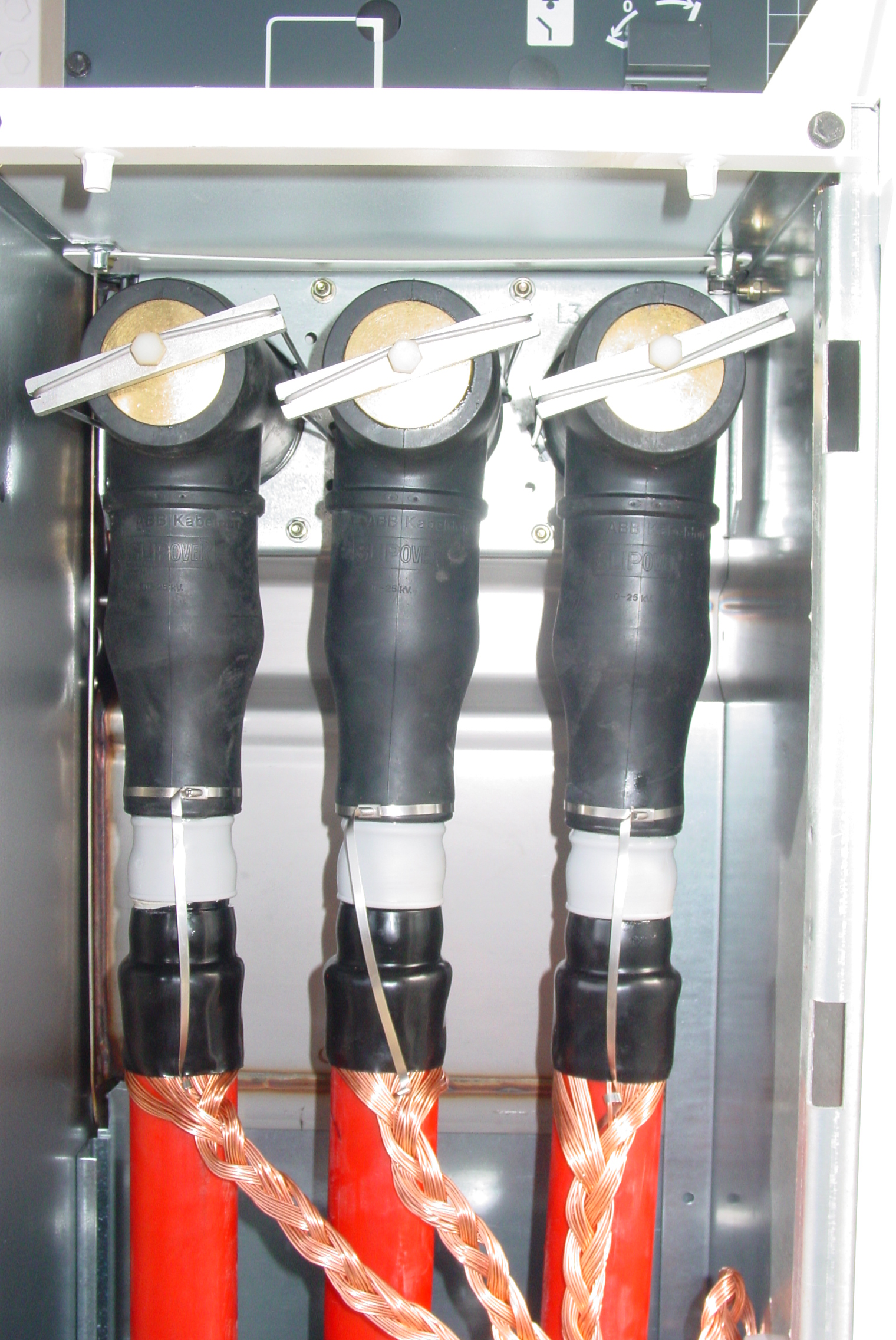

    Veel vermogensschakelaars hebben tegenwoordig outer-bushing aansluitingen.
    In Nederland meestal A-bushing tot max. 200 A of C-bushing tot max. 630 A
    Hier monteren we een haakse of rechte steker op.



    • Eindsluiting 20 kV
    • Merk: Sudkabel
    • Type: SEW
    • Haakse steker A
    		 ...........
    • Eindsluiting 23 kV
    • Merk: ABB Kabeldon
    • Type: CSE
    • Haakse steker C

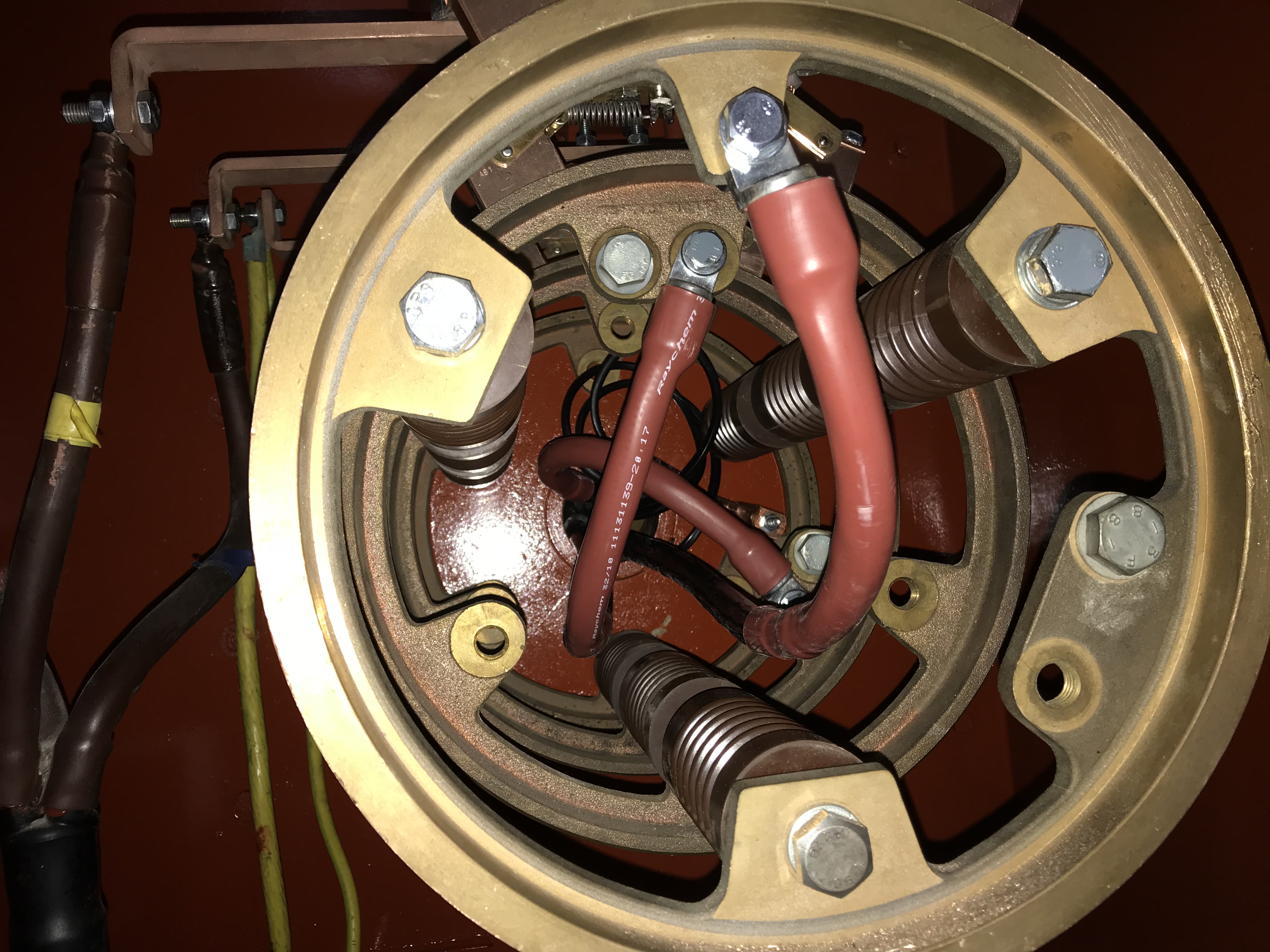

        Vroeger werd isolatievet gebruikt om eindsluitingen te vullen omdat de kabels ook vet waren. Tegenwoordig zijn de kabels vol-kunstof en worden eindsluitingen in oude types vermogensschakelaars gevuld met siliconen-gel.

    • Eindsluiting 10 kV
    • Merk: Lovink
    • Type: Lovisil
    • Siliconen-gel




        ..
